視頻光學測量?jī)x的測試原理是什么
發布時間：2023-02-10 點擊次數：1230
接觸角測量?jī)x是一種理想的工業或?qū)W術工具，為產品開發工程師，研發工程師誰需要精度和重復性。接觸角測量結合了高科技測試儀器和無損檢測方法，可以進行準確、客觀和可重復的分析。使用接觸角計，您可以比較一系列表面處理的效果，并收集與各種表面條件（如潤滑性、潤濕性、表面能等）相關的數據。
接觸角是液體/固體/空氣界面與固體表面的接觸角。當液滴被放置在光滑均勻的水平表面上時，它可能擴散到基底上，如果發生完全潤濕，接觸角將接近零。相反，如果潤濕是部分的，則所得接觸角在材料表面能的范圍內達到平衡。接觸角越小，基底的潤濕性或表面能就越大。接觸角是衡量表面潤濕性的一個很好的指標。
接觸角一般用θ表示測量結果：
θ可以測量靜態和動態接觸角、靜態和半動態表面/界面張力、表面自由能和液滴?？捎玫囊旱涡螤钣校汗潭ㄒ旱?、懸浮液滴、后退接觸角、傾斜液滴、前進接觸角、捕獲氣泡、彎月面和反向懸浮液滴。
接觸角測量?jī)x工作原理：可在一小塊平面、曲面或圓柱面上測量液滴的接觸角，以測量表面吸濕度。適合應用于需要評定表面處理等級、需要測試表面活性劑和油墨附著力、需要在粘合或涂層前檢查材料特性的應用領域。
工作原理：用產品本身附帶的注射器針頭將一滴待測液體滴在基質上。液滴會貼附在基質表面上并投射出一個陰影。投影屏幕千分計會使用光學放大作用將影像投射到屏幕上以進行測量。

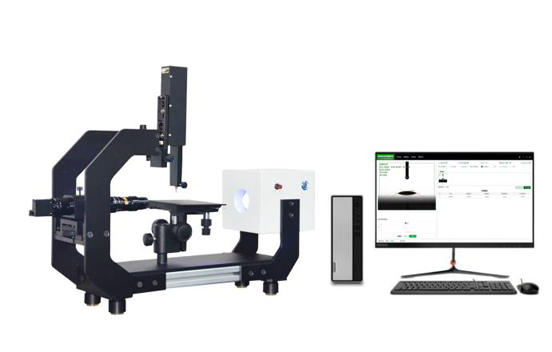

視頻光學接觸角測量?jī)x，是通過光學外觀投影的原理，對液體與固體樣品的輪廓進行分析的過程，這也是視頻光學測量?jī)x的測試原理。通過記錄液滴圖像并且自動分析液滴的形狀，用液滴輪廓擬合方法對獲得的圖像進行分析，測定接觸角和表面張力。
作為光學方法，接觸角測量?jī)x的測量精度取決于圖片質量和分析軟件。視頻光學接觸角測量?jī)x使用一個高質量的單色冷LED光源，在實際測試過種中，為了避免重力影響，我們都是應用1微升到2微升的液滴進行測試，為了避免小水滴揮發，使用冷光源可讓水滴蒸發量降到較低。同時，高分辨率數碼鏡頭、高質量的光學器件和準確的液體擬合方法確保了圖片質量。這個投影屏幕千分計帶有一個可調式標本夾，能夠在垂直方向或軸向上對準圖像；通過滑動屏幕可在水平方向上調整圖像。鎖定旋鈕可將投影液滴固定在位。若要讀取液滴角度，您需要找準從圖像拐角接觸點到圖像至高點之間的切線；請用專門校準的分度器標尺測量角度。
